高溫烘膠房，熟化室，恒溫老化房
高溫烘膠房概述：
基于客戶橡膠及原料烘烤需求，烘烤過程中產生的廢氣量不大，烘烤過程中廢氣手動打開排風機抽風排風，及定時排風兩種方式，我司設計的高溫烘房概述如下：
1.高溫烘房組成：加熱箱+熱風循環風管+排風（排氣）+照明+溫控控制系統+房體（采用客戶現有磚混墻+75mm巖棉彩鋼板吊頂）等部分組成。
2.溫度控制偏差：50℃±5℃，溫度范圍：常溫+10℃－55℃內可任意設定。
3.烘干過程中產生的少量的廢氣通過排風機直接排出烘膠房墻外車間，不做處理。
4.考慮層高和溫度偏差要求，需要增加室內軸流風機進行補充熱風循環。
5.照明裝置：烘房內設置有防潮、防爆照明燈，其防護等級滿足 IP65。可手動直接開關控制。
6.需要將目前地板上鋪設的鐵板上的通氣孔及循環風機孔堵上。
7.小烘膠房需將現有冷風機移機至烘房內。
8.風管安裝方式：由于房內叉車及托盤、貨架運輸的原因導致烘房內不能安裝風管或加熱箱，所以，只能將風管安裝在烘房外墻上，需要將烘房按風管按要求和位置上下開孔，上進下出。
9.風機和回風管道安裝在吊頂上，用支架固定。
烘膠房（高溫烘房）技術參數：
1. 尺寸大小：（可根據客戶要求定制）
烘房-1：20*7.5*4.3m（以實際為準，甲方自建）
烘房-2：8*7.5*4.3m（以實際為準，甲方自建）
2. 溫度范圍：常溫+10℃－55℃
3. 升溫速率：1～3℃/min
4. 溫度控制：50±5℃以內（空載）
5. 運行方式：溫度時間可調
6. 安裝電源：AC~380V；50 Hz
7. 加熱總功率：
烘房-1：216KW，9套加熱及熱風循環風道
烘房-2：120KW，5套加熱及熱風循環風道

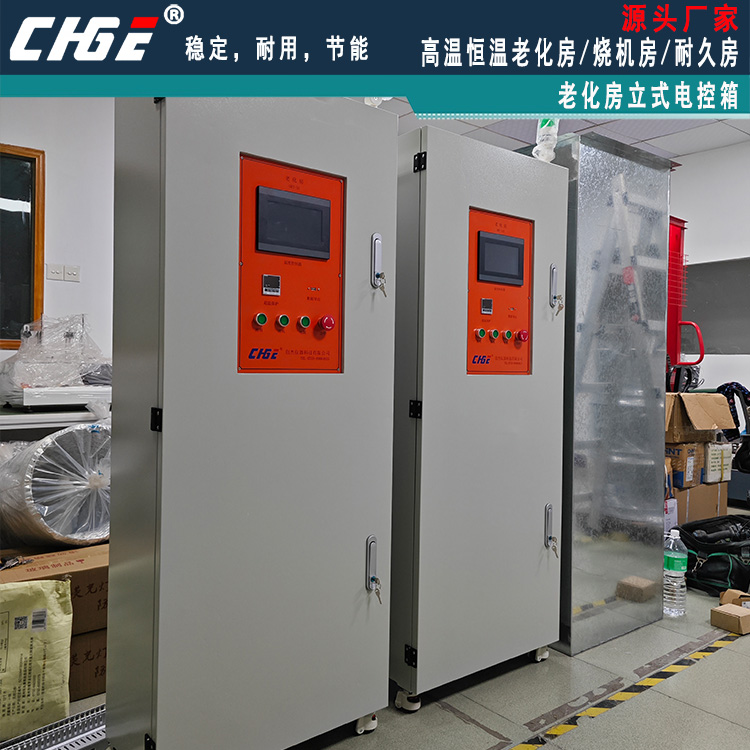

溫控系統：
采用可程式真彩觸摸屏溫控儀表，可以設定和顯示、儲存、控制時間和溫度，以及自動報警、監視加熱管及風機狀態。
1. 主要電器采用“正泰”斷路器、交流接觸器、熱繼電器、固態繼電器等設備。
2. 系統保護功能齊全，能確保安全長期穩定無故障運行。
加熱烘干及空氣調節系統：
1、工作原理：強制通風內循環，平衡調溫法：
即中央控制系統根據所采集到的箱內溫度信號進行放大、模／數轉換、非線性校正后與溫
度的設定值（目標值）進行比較，得出的偏差信號經 PID 運算，輸出調節信號自動控制加
熱器的輸出功率大小，使老化房內的加熱和熱散失達到一種動態平衡，最終達到恒溫目的。
2、空氣循環裝置：風機驅動。
3、房間四角一定高度分別安裝耐高溫風機一臺，產生空氣流動，輔助循環風機，使房間內溫度偏差達到要求。
4、空氣加熱方式：采用專用螺旋狀大散熱面積之鎳鉻合金阻性電加熱器；PID+SSR 驅動控制。
5、分別采用9套/5只加熱及熱風循環管道進行加熱烘干和熱風循環，風道功率：24KW/套
6、熱風循環風道組成：加熱箱+電熱管+風機+風管+風向百頁+超溫保護器。
7、材質：冷軋板+鍍鋅鐵皮，T=1.0mm。
8、每個循環風道內加熱箱里安裝有溫度傳感器（超溫保護器）、一旦溫度超過設定溫度（超溫或風機故障不轉），即切斷電源。
|
