大型步入式恒溫老化房（高溫非標定制）

老化房規格及技術指標：（尺寸與溫度可根據需求定制）

1.1、 老化房外形尺寸：外長5.0M*外寬5.0M*內高2.05M整體個老化房有6個老化測試區（6個上電工位）、1設備主控電控柜及進排風系統組成；

1.2、 房間各點溫度誤差范圍：±5℃；

1.3、 可使用溫度范圍： RT（室溫）+10℃～60℃可調；

1.4、 空載溫度波動變化率：±5℃；

1.5、 室溫25度升到55度在15分鐘以內完成。

1.6、 溫度控制：采溫控模塊溫度與實際老化房溫度類比，控制精度為0.5℃；

1.7、 老化產品配置：整間老化房共計可同時放置6臺老化車（臺車由客戶提供）；

1.8、 安全與保護：超溫斷開產品電源保護（可自動恢復）、光電式偵煙器火警、設備過流/缺相保護、加熱器過溫保護（EGO）

1.9、 電力規格及需求：

電力輸入380VAC;具體功率根據產品定

庫體結構講解：

2.1、 庫體采用50MM厚巖棉庫板組裝而成，規格如下：

2.2、 老化房循環方式：采用水平結合垂直的方式循環；

2.3、 溫度Sensor安裝位置：安裝于老化房內每套循環系統中間位置（共計6個溫度點）

2.4、 循環風機和加熱器與庫體頂部，采用鍍鋅板風管相互連接；

2.5、 風管出風和回風隔柵采用十字鋁制雙層隔柵，便于調整出風或回風方向；

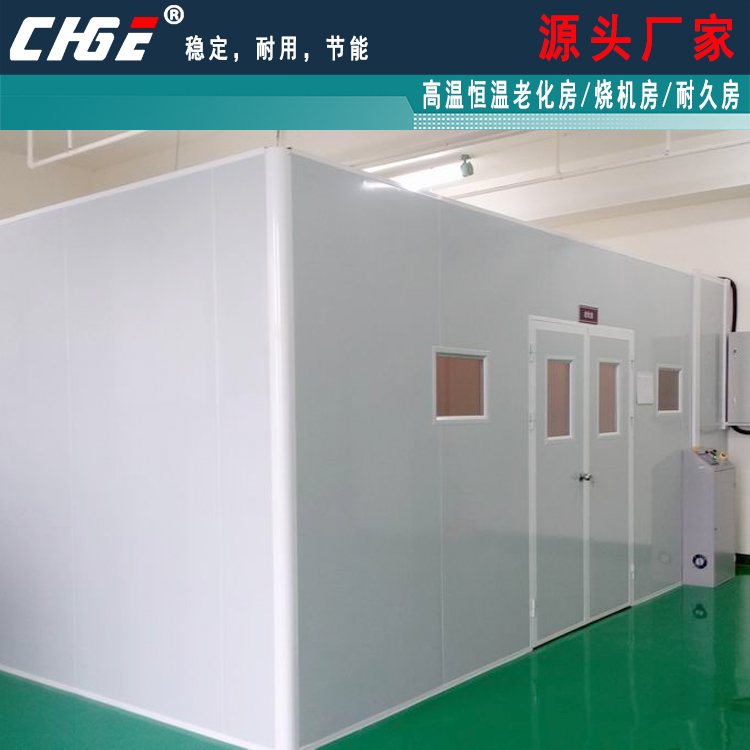

2.6、 老化房采用雙開門，門上安裝雙層視窗玻璃，便于人員在老化房外一目了然了解看到老化房內部情況；

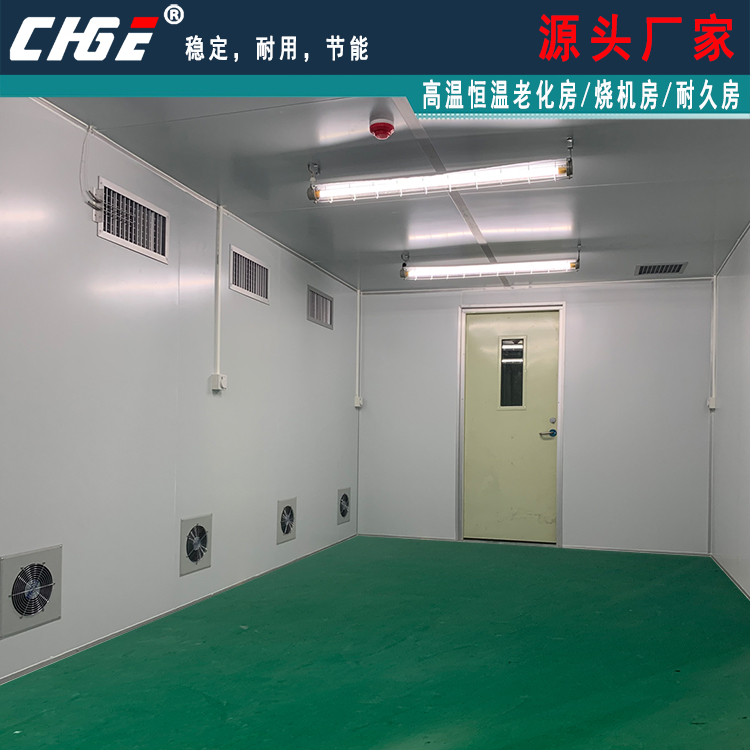

2.7、 老化房內安裝有4盞60W防爆燈，用來作為操作人員上下機或巡檢照明使用；

2.8、 老化房內地面安裝有防撞軌，限定臺車移動范圍，放置臺車撞擊風管、庫體等。

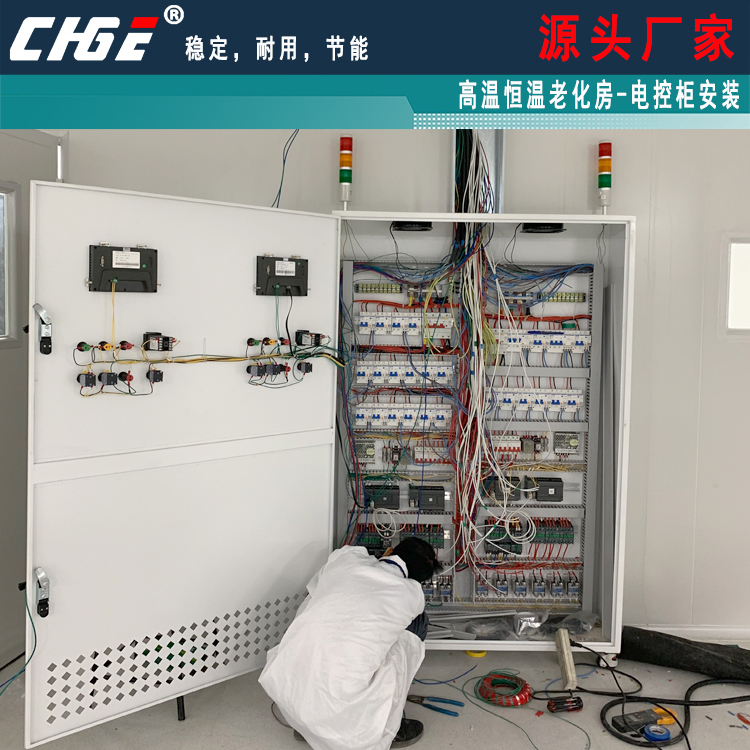

電力控制部分講解

3.1、 電力設計依據《低壓配電設計規范》、《供配電設計規范》等標準執行；

3.2、 所有電氣材料: 均采用符合中國工業用電安全規范的正品；

3.3、 設備電氣配置:所有設備無熔絲開關和電磁接觸器均按1.5或2倍過流量配置，風機馬達電磁接觸器均配有過流保護，加熱器采用固態繼電器（SSR）無觸點開關，配置過流量為2倍；

3.4、 溫度控制方式采用PLC和上位機軟件采集溫控器溫度數據后與設定溫度進行類比運算，然后根據計算結果進行加熱或排風動作；

3.5、 產品老化時間可自由設定，具有過溫保護、缺相保護、防干燒等功能；

3.6、 產品老化完成自動報警提示，以便現場作業人員及時了解情況；

3.7、 老化房內線材采用耐溫105℃阻燃電線；
