老化爐
|
|
序號
|
項目
|
指標
|
|
1
|
溫度
|
常溫+10℃-60℃（可按需定制）
|
|
2
|
產品分布
|
450*400mm(長*寬)產品，每層放10個，按50個設計。
|
|
3
|
電源
|
設備每層配備10個電源接口，以及可供應的電源（可按需定制）
|
|
4
|
溫度分布誤差
|
±5℃
|
|
5
|
溫控精度
|
±0.5℃
|
|
6
|

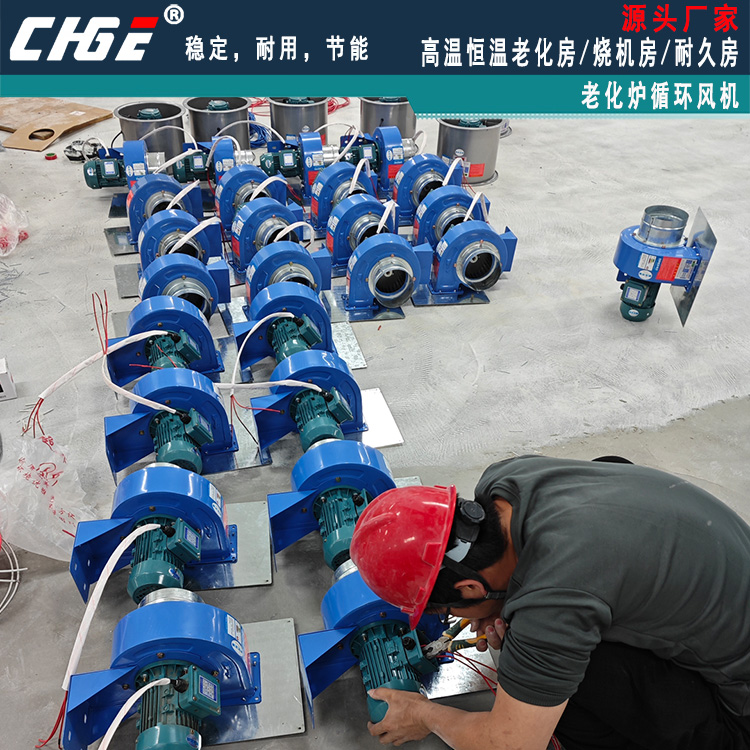

加熱方式
|
熱風循環加熱
|
|
7
|
升溫時間
|
≦20 分鐘
|
|
8
|
降溫時間
|
≦30 分鐘
|
|
9
|
溫度參數顯示
|
設備設定，顯示設定值和實際值
|
|
10
|
時間參數
|
設備設定，顯示設定值和實際值
|
|
11
|
開門方式
|
對開玻璃門，可以觀察觀察老化情況
|
|
12
|
設備提醒功能
|
1、可以設定老化過程中的提醒時間，提醒員工對產品進行巡檢，巡檢后，確認檢查后，可以關閉報警
2、設備老化完成后，需要報警提示，與過程提示報警聲音區分
|
|
13
|
設備安全
|
機臺運行時上鎖,烘烤完成解鎖,電磁鎖配有磁性開關,門未關機臺不能啟動.
|
|
14
|
操作權限
|
1、員工模式:可以進行常規操作，不能調整機臺各項參數
2、工程師模式:須憑密碼進行,密碼可以更換設定,可查看及設定各項機臺參數
3、啟停鍵可鎖定,防止其它人員誤動作而影響結果,屏保后須密碼登陸，密碼可更換設置.
|
|
15
|
稼動率
|
≥95％（稼動率=無故障總時間/自動生產時間）
|
|
16
|
故障間隔時間
|
≥1000h
|
|
17
|
設備交期
|
下PO后30天內
|
|
18
|
設備調試時間
|
到廠后7天內完成調試
|
|
19
|
設備防靜電和接地
|
1、 設備要有人體接地和設備接地獨立分開并同時擁有，2、 產品接觸和分離關鍵部位必須要有靜電中和設備，靜電中和器測試衰減期≤3 秒；殘余電壓＜±30V，靜電中和器需要具備 NG 報警功能，
3、 接觸產品的材料必須是靜電材料，靜電耗散材料：表面電阻 1.0
×10 的 5 次方到 1.0×10 的 9 次方歐姆；摩擦電壓＜±100V，4、 設備采用專用的重復接地方法，即在關鍵崗位和活動崗位必須重復解讀確保靜電及時傳到，5、 設備的整體漏電電壓＜±2V，6、 具備防靜電超標報警功能
|
|
20
|
智能系統
MES（選購）
|
1.由 PC 控制的設備1）通訊接口：預留以太網接口2）通訊協議：首選 OPC SERVER 通訊協議其次選擇 TCP SERVER，（系統需做一些開發工作）3）設備同時還提供監控系統的數據點表（PC 的數據區可以提供監控系統需要的數據點表供上位系統進行讀取）。2.由 PLC 控制的設備
1）通訊接口：首選預留以太網接口，其次選擇 RS485 （系統需新增協議轉換器等硬件設備）；2）通訊協議：首選 TCP/IP 或者 Modbus TCP 通訊協議其次選擇 Modbus RTU 通訊協議，至于設備非國際標準的協議，都新增協議轉換器，以及軟件開發工作；3）設備同時還需要提供監控系統的數據點表（PLC 的數據區可以提供監控系統需要的數據點表供上位系統進行讀取）。4、預留足夠 I/O 點或者網口便于 MES 對接
|
|
21
|
AGV 對接
|
不對接
|
|
22
|
安全保護
|
所有設備門增加安全鎖，自動運行中，設備門不能人為打開
|
|
23
|
設備外部/內部走線
|
1、電線、氣管等走線從設備底部走，穿過設備底板引進設備內部；
2、設備內部走線要求美觀，整潔
|
|
24
|
腳杯
|
每一個腳杯防止一個不銹鋼墊腳，圓形，內凹，讓腳杯剛好鑲嵌進去
|
|
25
|
產品搬運方式
|
禁用流水線，傳送方式采用平臺、機械手搬運；
|
|
26
|
UPS
|
視覺工控機斷電保護
|
|
27
|
報警燈
|
報警燈采用四色燈，紅黃綠藍
|
|
28
|
壓縮進氣/
|
1、電子數字表顯示 2、配備油污分離器
3、氮氣進氣需要額外增加一個粉塵顆粒過濾器
|
|
29
|
氮氣進氣
|
1、電子數字表顯示 2、配備油污分離器和過濾器
|
|
30
|
真空
|
1、電子數字表顯示 2、配備油污分離器和過濾器
|
|
31
|
除靜電裝置
|
每臺設備每個工位都要增加離子風槍，另設備頂部裝離子風棒
|
|
32
|
操作開關
|
1、所有操作開關要貼功能標示
2、安裝在容易操作的位置
3、防呆：防止誤操作（電源開關、急停開關等重要開關要增加保護
罩）
4、急停開關前后左右至少各安裝一個
|
|
33
|
操作說明書
|
交機時提交中文版凈房用紙一份，非凈房用紙兩份(包括所使用主要
外購件說明，機械、電氣原理圖，常見故障說明及處理方法)
|
|
34
|
調機換型說明書
|
交機時提交中文版詳細的標準調機換型說明書，凈房用只一份，非凈房用紙一份
|
|
35
|
配件表
|
交機時提交中文版常耗件、易損件的品牌型號詳細清單
|
|
36
|
程序
|
軟件U 盤備份，包含PLC及觸屏程序；程序不能加鎖，有加鎖
要將密碼告知設備部
|
|
37
|
電路原理圖
|
交機時提交中文版
|
|
38
|
氣路原理圖
|
交機時提交中文版
|
|
39
|
書面報告
|
交機時提交平整度、溫度、水平度等關鍵性能驗證報告
|
|
40
|
機械手要求
|
1、真空采用區域控制，根據尺寸不同開啟相對于的真空2、每一個真空區域進氣管配備一個直角開關 3、每一個平臺配備破真空吹起功能4、平臺表面平整度： ±50µm以內/800*500mm面積5、平臺表面保證沒有劃痕，毛刺等問題
|
|
41
|
平臺要求
|
1、真空采用區域控制，根據尺寸不同開啟相對于的真空2、每一個真空區域進氣管配備一個直角開關 3、每一個平臺配備破真空吹起功能4、平臺表面平整度： ±50µm 以內/800*500mm 面積5、平臺表面保證沒有劃痕，毛刺等問題
|
|
42
|
設備水壓泵固定接口
|
用法蘭盤接口
|
|
43
|
機身顏色
|
米黃色或白色（包括設備內開門可見的整張平面板，不是指放產品臺板）
|
|
44
|
設備軟件鎖
|
不出現密碼有效期過期問題，不以任何理由鎖定設備導致無法生產
|
|
45
|
其他
|
設備安全防護罩，運行過程開門設備停止；
|
|
*如有變動，不再另行通知，以實際為準。
|
