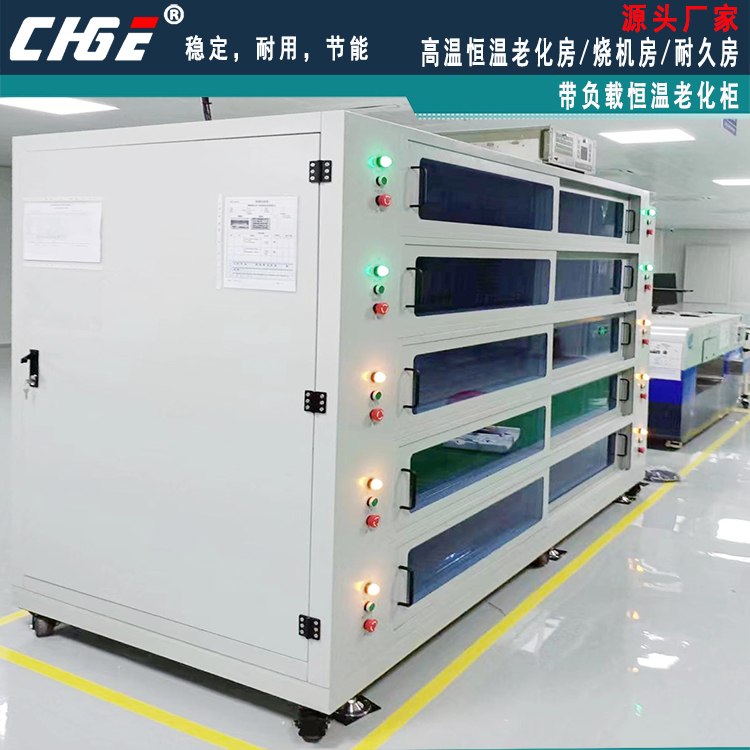

帶載老化架，恒溫老化柜，高溫負載老化房是通過對產品施加應力（主要是溫度應力和電應力）來篩選早期缺陷的產品。
溫度范圍：
1、溫度范圍：RT+10~80℃±5℃；
2、在線監控老化過程中模塊的工作狀態。
負載識別
1、主控部分負載項：通訊功能(CAN)、激活信號功能（ACC）、溫度檢測功能、 DI輸出控制、充電管理、繼電器控制電路、高壓檢測電路、霍爾供電電路；
2、從控部分負載項：電壓采集、溫度采集、菊花鏈通訊；
詳細資料：
1、一體機設計：
v 通訊：CAN。
v 霍爾電壓采集：板內自身產生5V，CAN通訊獲取板內電壓值
v IBAT1、IBAT2：需要外部供電2.5V左右，CAN通訊獲取板內電壓值
v 繼電器功能：8路高邊開關外接1K負載，通過CAN通訊切換開關，CAN通訊獲取板內負載電壓。
v 激活信號：外接一組12V電源作為激活源，一直保持激活，CAN通訊獲取板內激活狀態
v 高壓檢測：外接5組100-300V左右高壓源，CAN通訊獲取板內電壓值。
v AFE采集：外接3個AFE模擬電池包，每個AFE電池包需要14個單節模擬電池，單節電池電壓3.3V；另外，第二和第三個AFE需要外接6個電阻模擬溫度采集，第一個AFE不用接電阻，CAN通訊獲取3個AFE上的單節電池電壓和溫度
v 插座溫度：外接8個電阻，模擬溫度采集，CAN通訊獲取板內溫度
v PWM監測：外部短接板內的PWM1和DI1_IN信號，PWM2和DI2_IN信號，通過CAN通訊控制PWM1和PWM2輸入1KHZ占空比為50%的波形，再通過CAN通訊從DI1_IN、DI2_IN讀取波形的頻率和占空比
v 分流器零點讀取：外部短接板內的和IBATS+和IBATS-信號，CAN通訊獲取板內零點電壓值
2、70串從控設計：
v 通訊：菊花鏈
v AFE采集：外接5個AFE模擬電池包，每個AFE電池包需要14個單節模擬電池，單節電池電壓3.3V；另外，每個AFE需要外接6個電阻模擬溫度采集，菊花鏈通訊獲取5個AFE上的單節電池電壓和溫度
功耗
1、一體機
供電：12V
功耗：5W
2、從控
供電：外接5個AFE模擬電池包，每個AFE電池包需要14個單節模擬電池，單節 電池電壓3.3V
功耗：3W
|
